CD-ROMドライブの機種によってはデジタル出力端子を取り出せるものがあります。(下図参照) 　また、SoundBlaster32/64シリーズに搭載されているE-muシンセサイザの出力もデジタルで取り出せるものがあります。
　簡単なケーブルを作るだけで、ノイズの無いデジタルオーディオ出力を取り出せますので、興味のある方は作ってみてはいかがでしょうか。

　（う～ん、会報から省略しすぎ）
[CDROM(jpg)]

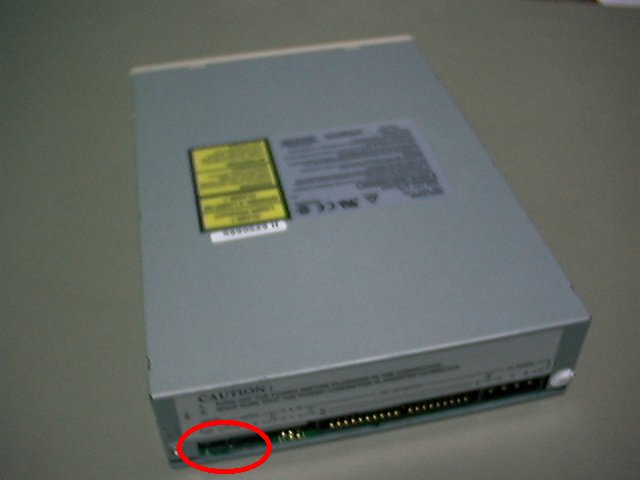

デジタル出力端子のあるCD-ROMドライブ (丸印部分がデジタル出力端子)

部品表
	品名	型番・仕様	参考
1	光送信モジュール	TOTX178A(東芝)	相当品も可 ※1, ※2
2	セラミックコンデンサ	0.1uF	※1
3	2ピンコネクタ		接続対象に合わせて選ぶ
4	電源コネクタ	CD-ROM用	PC互換機パーツショップ等で電源の延長や分岐用として売られているものを利用すると楽
5	配線材		細めのシールド線などを使うとより良い

※1秋月電子通商(東京　秋葉原)でTOTX178A,TORX178A(光受信モジュール),0.1uFx2(送信用／受信用),4.7uH(受信用)セットで800円
※2共立電子(大阪　日本橋)でTOTX(TOTX178A互換)が550円

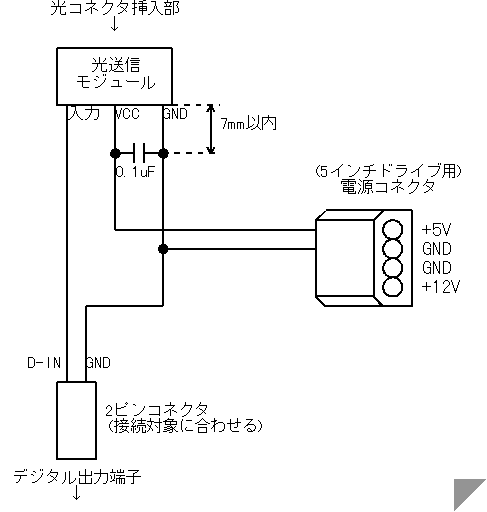

光ケーブル回路図(配線図)
