Visor Cradle 解析

解析というより、分解しましたという報告ですね。

USB Cradle

Handspring社のドキュメントを見るとわかるのですが、Visorのクレイドル端子はPalmシリーズとかなり異なる信号が出ていることがわかります。主な点を挙げると

• USB信号がそのまま出ている[USB_D+,USB_D-]
  そのため、USBクレイドルが標準なのでしょう。ホットシンクがびっくりするほど速いのが嬉しいです。
• シリアル信号はRS-232Cレベル(+/-12V)ではなく、TTLレベル(+5V)[RxD, TxD]
  従来のPalmシリーズと電圧が異なるため、PalmIII系とPalmVのような単純な変換コネクタではPalm用のシリアル機器を使えないのが残念です。逆に自作機器はMAX232無しに直結できて良いかも？
• キーボード用の信号がある[KBD]
  これを設定してやるとシリアルでキーボード情報などを送り込めるようです。
• Springboardモジュール充電用の電源端子がある[VDOCK]
  詳細は開発者に公開されるようですが、モジュールに二次電池を内蔵し、それを充電することができるようです。

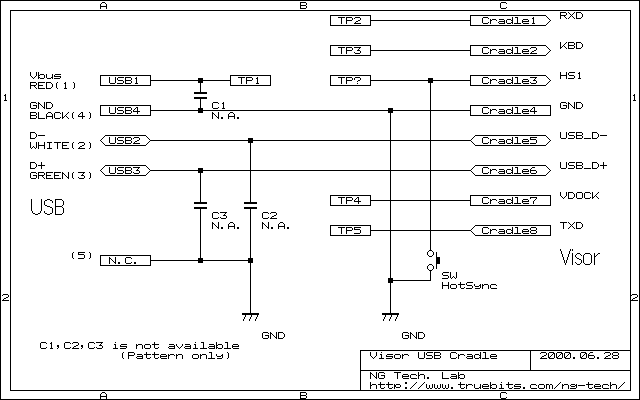

Visor 標準添付 USB Cradle 回路図
各コンデンサはパターンのみで実装されていない

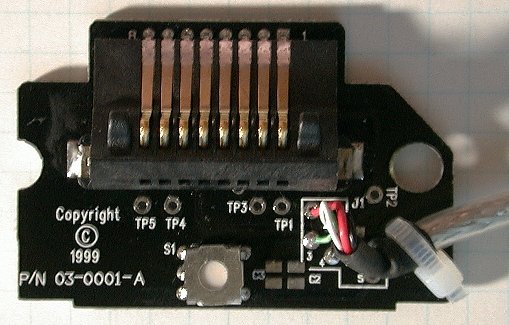

Visor 標準添付 USB Cradle 基板写真

Serial Cradle NEW

注意！！以下のシリアルクレイドルの分析はかなりいいかげんです。たぶんこうやっているだろうという予想を含んでいますので、そのつもりで見てください

Visorではオプションのシリアルクレイドルです。こちらのポイントも何点か挙げます。

• 電圧を変換している
  Visorのシリアル端子はTTLレベルであり、RS-232Cの+12V/-12Vと電圧レベルが異なり、そのまま接続することができません。電圧変換のため定番のMAX232(の互換品)を使っています。
• RS-232C端子から電源を作っている
  従来のPalmシリーズと電圧が異なるため、PalmIII系とPalmVのような形状の変換だけでは残念ながらPalm用のシリアル機器を使えません。逆に自作機器はMAX232無しに直結できて良いかも？
• 使っている信号はTxD,RxDのみ
  各制御線はありません。
• キーボード用の信号がある[KBD]
  これを設定してやるとシリアルでキーボード情報などを送り込めるようです。
• Springmodule充電用の電源端子がある[VDOCK]
  詳細は開発者に公開されるようですが、モジュールに二次電池を内蔵し、それを充電することができるようです。

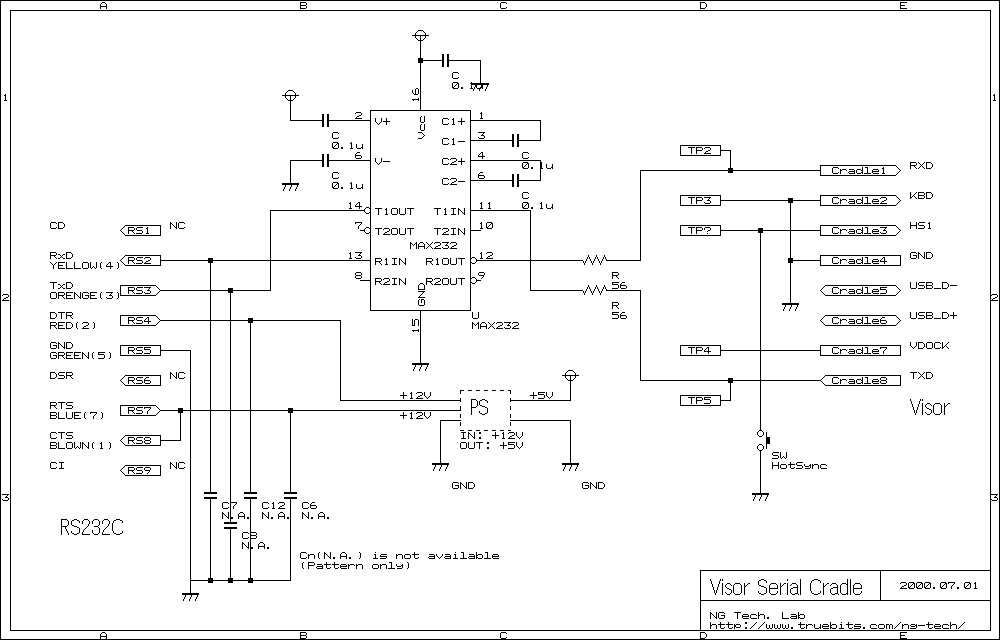

Visor 標準添付 USB Cradle 回路図
（左右の端子付近以外はかなりいいかげんです）

※：RS-232Cという名称は規格名としては正しいものではありませんが、広く普及しているのでそのまま使っています。
